Rastreamento veicular com celular – OBD 2 + ELM 327
É possível fazer a leitura dos códigos de erros, apagar a luz da injeção e fazer dignósticos de defeitos do seu carro apenas utilizando o seu celular e um conector OBD2 chamado ELM 327. OBD2 significa “On Board Diagnostic System” ou Sistema de diagnóstico embarcado e é a principal forma utilizada hoje em dia para descobrir defeitos nos veículos.
Basta fazer o rastreamento do carro e a central eletrônica do veículo irá informar vários possíveis problemas com sensores e componentes eletrônicos. Além disso é possível inferir outros problemas de funcionamento a partir das leituras do sensores existentes no veículo.
Leia também
Neste artigo falamos sobre o app OBD Car Doctor que permite se comunicar com a central eletrônica do carro usando o Blueetooth e um conector OBD 2 como o ELM 327.
O OBD Car Doctor pode ser baixado para Android na loja de aplicativos e é apenas 1 dos vários apps disponíveis para realizar esta tarefa. Ele é bem completo e tem uma versão paga e outra gratuita, que foi a utilizada no vídeo que ilustra este artigo.

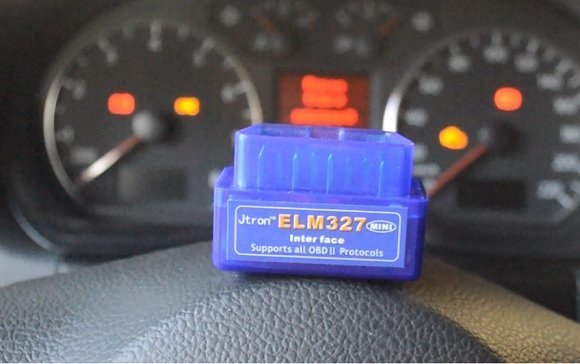

O conector ELM 327 pode ser comprado por valores a partir de 5 dólares nestes sites chineses como Deal Extreme e Ali Express. Eu preferi comprar um que custou 12 dólares pois vi que tinha boas recomendações de outros clientes que compraram anteriormente. Os conectores OBD2 mais baratos não tinham reviews nestes sites ou havia muitas reclamações sobre a qualidade do produto. Escolha um que se adeque às suas necessidades. Em geral a compatibilidade com os modelos de carros precisa mais ser levada em conta ao definir o app a ser utilizado, pois as conexões OBD II são padronizadas nos veículos mais novos. Não vou entrar em detalhes pois não tenho uma lista completa com todas as variações de interfaces, conexões e protocolos. Em todo caso, como o objetivo é apenas facilitar a obtenção de informações sobre o veículo, convém pesquisar se o conector a ser comprado é compatível com o seu carro.
O OBD Car Doctor em sua versão gratuita já tem muitas funcionalidades interessantes como se pode ver no vídeo que ilustra este texto. E possível ler vários sensores e informações do seu carro e, na versão paga, mostrar várias delas ao mesmo tempo na tela, que é algo que eu gostaria de ter feito no vídeo em questão, mas só descobri depois.
Como conectar o ELM 327 no Bluetooth do OBD Car Doctor
A parte mais difícil de faze tudo isto funcionar foi sincronizar o Bluetooth com o ELM 327. Siga os passos abaixo para fazer o ELM 327 funcionar
- instale o OBD Car Doctor em seu celular
- conecte o ELM 327 na porta OBD2 do seu carro. ( cada carro tem esta porta em um local diferente )
- vire a chave para ligar o painel ( fiz isto por não ter certeza se é obrigatório )
- ligue o bluetooth de seu celular
- faça o pareamento com o dispositivo OBDII que irá aparecer na lista de dispositivos. O PIN é 0000 ou 1234
- abra o OBD Car Doctor a autorize a utilização do Bluetooth
- o programa irá se conectar ao ELM 327 e começará a testar cada protocolo
- aguarde, isto irá demorar vários minutos. ( demorou 12 minutos pra mim até funcionar )
- quando se conectar, você verá as opções de sensores e informações prontas para serem escolhidas ( veja no vídeo )
Após a conexão ter sido feita, você pode ligar o carro e mesmo sair dirigindo por aí e vendo como as informações de cada sensor variam. O OBD Car Doctor mostra inclusive vários gráficos interessantes com as informações que a central eletrônica do seu carro possui. Para quem gosta de tecnologia e carros, é algo divertidíssimo.
Obviamente a interpretação das informações do vídeo para fins de reparo e manutenção do veículo devem ser feitas pro um profissional capacitado de manutenção automotiva: um mecânico de confiança. Em todo caso é muito bom ter acesso aos dados informados pelo carro para facilitar a conversa com o mecânico e ajudar no diagnóstico informando os “sintomas” dos problemas. Não faça intervenções ou alterações mecânicas no seu carro sem o devido conhecimento pois você pode colocar a sua vida e a de outros em riscos. Vá a uma oficina e leve as informações que obtiver, não as utilize como embasamento para manutenção se não tiver certeza do que está fazendo.
Lembre-se de pesquisar se seu modelo de carro suporta o protocolo e a conexão OBD2 antes de comprar o conector ELM 327!
Se você ainda tem dúvidas sobre com fazer o OBD Car Doctor e o ELM 327 funcionarem no seu carro, deixe um comentário neste artigo ou preferencialmente no vídeo!
